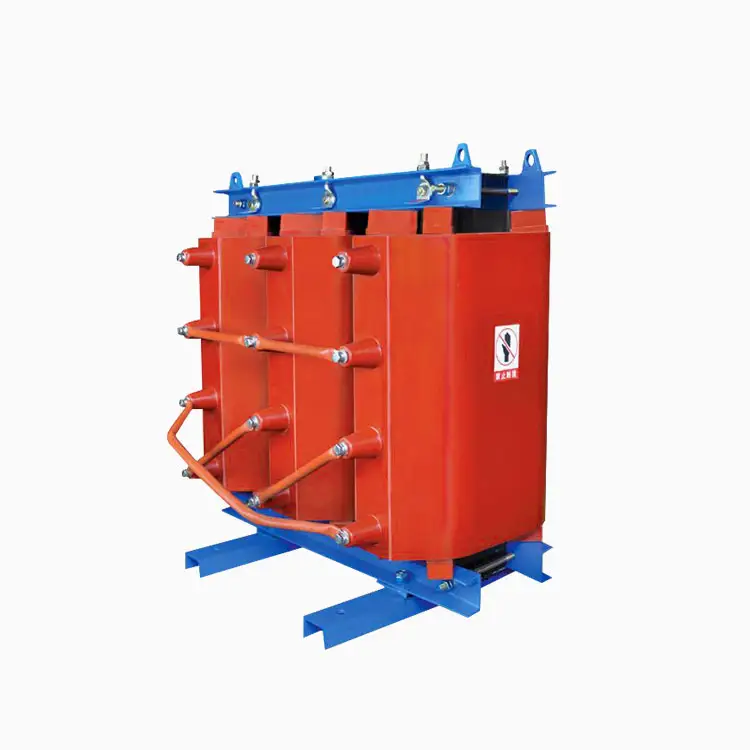

নিরাকার খাদ শুকনো প্রকার বিতরণ ট্রান্সফরমার

সিএইচএফ উচ্চ মানের নিরাকার খাদ শুকনো প্রকারের বিতরণ ট্রান্সফর্মার ব্যবহৃত নিরাকার অ্যালো স্ট্রিপের বেধটি ছোট এবং প্রতিরোধ ক্ষমতাটি ঠান্ডা রোলড সিলিকন স্টিল শিটের চেয়ে প্রায় তিনগুণ বেশি। অতএব, নিরাকার খাদ দিয়ে তৈরি আয়রন কোরটি ঠান্ডা-ঘূর্ণিত সিলিকন ইস্পাত শীট দিয়ে তৈরি তুলনায় অনেক ছোট এডি বর্তমান ক্ষতি করে। মিশ্রণের হিস্টেরেসিস ক্ষতি শীতল ঘূর্ণিত সিলিকন স্টিল শীটের তুলনায় অনেক কম। মূল ক্ষতি খুব কম, traditional তিহ্যবাহী সিলিকন ইস্পাত কোর ট্রান্সফর্মারের নো-লোড ক্ষতির চেয়ে প্রায় 75% কম। এটি একটি যুক্তিসঙ্গত কম লোকসান শক্তি সঞ্চয় ট্রান্সফর্মার। তদতিরিক্ত, নিরাকার খাদটির জবরদস্তি 4 এ/মিটারের চেয়ে অনেক কম, যা ঠান্ডা রোলড সিলিকন স্টিল শীটের প্রায় 1/7। নিরাকার খাদটির হিস্টেরেসিস লুপ অঞ্চলটি ঠান্ডা ঘূর্ণিত ইস্পাত প্লেটের চেয়ে অনেক ছোট, যা নিরাকার অবস্থার অন্তর্গত। কম ক্ষতির কারণে, নিরাকার অ্যালো ট্রান্সফর্মারটিতে কম গরম, কম তাপমাত্রা বৃদ্ধি এবং স্থিতিশীল অপারেশন কর্মক্ষমতা রয়েছে।

নিরাকার খাদ শুকনো প্রকারের বিতরণ ট্রান্সফর্মার ট্রান্সফর্মারের মূল উপাদান হিসাবে অসামান্য চৌম্বকীয় পরিবাহিতা সহ নিরাকার খাদ ব্যবহার করে এবং অবশেষে খুব কম লোকসানের মান পেতে পারে। তবে এর অনেকগুলি বৈশিষ্ট্য রয়েছে, যা অবশ্যই গ্যারান্টিযুক্ত এবং নকশা এবং উত্পাদন বিবেচনা করতে হবে। মূল দেহটি নিম্নলিখিত দিকগুলি প্রতিফলিত করে:

(1) নিরাকার অ্যালো শিটের উপাদানগুলির কঠোরতা খুব বেশি, এবং প্রচলিত সরঞ্জামগুলির সাথে শিয়ার করা কঠিন, সুতরাং নকশায় শিয়ারের পরিমাণ হ্রাস করার জন্য এটি বিবেচনা করা উচিত।

(২) একক নিরাকার খাদ শীটের বেধ খুব পাতলা, এবং উপাদান পৃষ্ঠটি খুব সমতল নয়, তাই মূল ফিলিং ফ্যাক্টরটি কম।

(3) নিরাকার মিশ্রণগুলি যান্ত্রিক চাপের জন্য খুব সংবেদনশীল। স্ট্রাকচারাল ডিজাইনে, প্রধান লোড বহনকারী কাঠামোগত সদস্য হিসাবে আয়রন কোর সহ traditional তিহ্যবাহী নকশা স্কিমটি এড়ানো উচিত।

(৪) দুর্দান্ত কম লোকসানের বৈশিষ্ট্যগুলি পাওয়ার জন্য, নিরাকার অ্যালো আয়রন চিপগুলি অবশ্যই অ্যানিল করা উচিত।

(5) বৈদ্যুতিক কর্মক্ষমতা ক্ষেত্রে। আয়রন চিপের শিয়ারিং পরিমাণ হ্রাস করার জন্য, পুরো পণ্যটির আয়রন কোর সমান্তরালভাবে চারটি পৃথক আয়রন কোর ফ্রেমের সমন্বয়ে গঠিত এবং প্রতিটি ফেজ উইন্ডিং স্বাধীন চৌম্বকীয় সার্কিট সহ দুটি ফ্রেমে সেট করা হয়। মৌলিক চৌম্বকীয় প্রবাহের পাশাপাশি প্রতিটি ফ্রেমে তৃতীয় সুরেলা চৌম্বকীয় প্রবাহও রয়েছে। বাতাসের দুটি ক্ষত লোহার কোর ফ্রেমের তৃতীয় সুরেলা চৌম্বকীয় প্রবাহটি পর্যায়ে ঠিক বিপরীত এবং মান সমান। অতএব, উইন্ডিংগুলির প্রতিটি গ্রুপে তৃতীয় সুরেলা চৌম্বকীয় ফ্লাক্স ভেক্টরগুলির যোগফল শূন্য। যদি প্রাথমিক দিকটি ডি-সংযুক্ত থাকে তবে তৃতীয় হারমোনিক কারেন্ট সহ সার্কিটটিতে মাধ্যমিক দিকে প্ররোচিত ভোল্টেজ তরঙ্গরূপের তৃতীয় সুরেলা ভোল্টেজ উপাদান থাকবে না।
